Le transfert par port série
Pour pouvoir copier les fichiers à l'aide d'une communication série entre deux machines vous devez utiliser :
Un câble null-modem entre les deux machines
Un logiciel de communication sur la machine distante (exemple : l'Hyperterminal sous Windows)
Un logiciel de communication du côté de l'Apple IIGS (ZLink, Proterm, Spectrum ou autre)
Au niveau de l'Apple IIGS, vous pouvez utiliser soit un des deux ports série intégrés soit une carte Super Série.

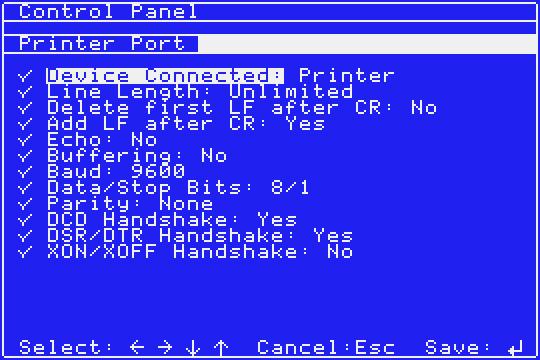

La configuration du port série intégré se fait à l'aide du "Control Panel" ("Printer Port") :
Attention à bien avoir la même configuration série sur chaque machine (même vitesse, même parité, etc.).
Câblage à respecter pour la réalisation d'un câble null-modem Apple IIGS / Série :
| Prise Apple IIGS | Connecteur série 25 broches | Connecteur série 9 broches | Signal |
| 1 | 5,6,8 | 1,6,8 | CTS (Clear to Send), DSR (Data Signal Ready), DCD (Data Carrier Detect) |
| 2 | 4 | 7 | CTS (Clear to Send) |
| 3 | 3 | 2 | Rxd (Receive Data) |
| 4,8 | 7 | 5 | GND (Ground) |
| 5 | 2 | 3 | TXD (Transmit Data) |
| 7 | 20 | 4 | DTR (Data Terminal Ready) |
Si vous voulez utiliser une carte Super Série, vous devez respecter la procédure suivante :
Configurer la carte Super Série via les deux blocs d'interrupteurs présents sur la carte (voir les explications un peu plus loin)
Installer la carte Super Série dans le slot d'extension n°1 pour des raisons de compatibilité
Sélectionner dans le Control Panel, dans le menu "Slots", l'option "Your Card" pour le slot 1
Une fois la configuration terminée des deux côtés, vous pouvez ensuite transférer vos fichiers dans les deux sens en utilisant les protocoles X-Modem, Y-Modem ou Z-Modem.
Remarque : Cette configuration est aussi utilisable pour le logiciel ADT (outil de création et de sauvegarde de disquettes 5,25").
Les interrupteurs de la carte Super Série d'Apple :
| Interrupteurs SW1 | Interrupteurs SW2 | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| Passage de la carte en mode communication | ON | ON | ||||||||||||
| Gestion hardware des interruptions OFF | OFF | |||||||||||||
| Gestion hardware des interruptions ON | ON | |||||||||||||
| Signaux RS-232C | ON | OFF | ||||||||||||
| Vitesse non définie | ON | ON | ON | ON | ||||||||||
| Vitesse 50 bauds | ON | ON | ON | OFF | ||||||||||
| Vitesse 75 bauds | ON | ON | OFF | ON | ||||||||||
| Vitesse 110 bauds | ON | ON | OFF | OFF | ||||||||||
| Vitesse 135 bauds | ON | OFF | ON | ON | ||||||||||
| Vitesse 150 bauds | ON | OFF | ON | OFF | ||||||||||
| Vitesse 300 bauds | ON | OFF | OFF | ON | ||||||||||
| Vitesse 600 bauds | ON | OFF | OFF | OFF | ||||||||||
| Vitesse 1200 bauds | OFF | ON | ON | ON | ||||||||||
| Vitesse 1800 bauds | OFF | ON | ON | OFF | ||||||||||
| Vitesse 2400 bauds | OFF | ON | OFF | ON | ||||||||||
| Vitesse 3600 bauds | OFF | ON | OFF | OFF | ||||||||||
| Vitesse 4800 bauds | OFF | OFF | ON | ON | ||||||||||
| Vitesse 7200 bauds | OFF | OFF | ON | OFF | ||||||||||
| Vitesse 9600 bauds | OFF | OFF | OFF | ON | ||||||||||
| Vitesse 19200 bauds | OFF | OFF | OFF | OFF | ||||||||||
| Format : 8 bits de données, 1 bit de stop | ON | ON | ||||||||||||
| Format : 7 bits de données, 1 bit de stop | ON | OFF | ||||||||||||
| Format : 5 bits de données, 1 bit de stop | OFF | ON | ||||||||||||
| Format : 8 bits de données, 2 bits de stop | OFF | OFF | ||||||||||||
| Parité : aucune | ON | |||||||||||||
| Parité : paire | ON | OFF | ||||||||||||
| Parité : impaire | OFF | OFF | ||||||||||||
| Génération d'un <LF> après un <CR> | ON | |||||||||||||
| Pas de génération d'un <LF> après un <CR> | OFF |
